深度解析氮空位中心NV量子传感机制：从ODMR读出原理、室温相干特性，到纳米MRI、活细胞成像、无GPS导航三大落地场景，以及工程化瓶颈与商业化路径，附厂商产品现状对照表。
经典传感器的天花板：当噪声吃掉信号
过去十年，传感器灵敏度提升了数十倍，但提升的边际成本也在急剧上升。温度漂移、1/f噪声、电子器件本底噪声构成了一道难以逾越的门槛。当目标信号来自单分子或单个离子时，传统传感器往往已经无能为力。
量子传感的思路完全不同：它不试图降低噪声，而是利用量子态本身的特性，让被测物理量直接作用于量子系统的相位或能级，从而把测量的灵敏度推向标准量子极限。这里的关键不是更干净的电路，而是更聪明的信息编码方式。
在众多量子传感平台中，金刚石氮空位中心是近年来工程化程度最高的体系之一。它不需要接近绝对零度的环境，也不需要复杂的真空系统，这是它能够走出实验室的最重要原因。
为什么是金刚石氮空位中心
- 室温下即可实现毫秒级自旋相干时间，远超多数量子系统
- 光学可读出：激光激发后荧光强度直接反映自旋态，无需附加探测装置
- 纳米级尺寸：单个NV中心可作为探针插入活细胞内部，实现亚细胞分辨率测量
- 生物惰性：金刚石化学性质稳定，不易引起细胞毒性反应
核心判断：NV中心之所以成为量子传感的主流平台，不是因为它的各项参数都最强，而是在灵敏度、工作温度和集成复杂度三者之间取得了最可行的平衡。
NV中心的量子态：一个天然的自旋量子比特
NV中心由金刚石晶格中的一个氮原子取代碳原子、并紧邻一个空位构成。这个缺陷将周围电子的结构打破，产生一个独特的三能级体系。在基态中，NV中心的电子自旋可以处于m_s=0或m_s=±1的态，二者之间的能隙由零场分裂参数D≈2.87GHz决定。
用532纳米绿色激光照射NV中心时，它会发出约600-700纳米的红色荧光。关键在于：当自旋处于m_s=0态时荧光较强，而处于m_s=±1态时荧光较弱。通过测量荧光强度的变化，就可以非破坏性地读出自旋态。
从能级图看测量逻辑
m_s=0是低能态，m_s=±1是高能态，外加磁场会通过塞曼效应进一步分裂m_s=±1两个态，使得两个跃迁频率产生差异。这个差异直接对应磁场强度，因此测量两个共振峰的位置差就能反推出磁场值。
读取精度的极限由光子散粒噪声和自旋相干时间共同决定。更高的相干时间意味着更长的演化时间，从而累积更大的相位差，最终转化为更高的频率分辨率和磁场灵敏度。
ODMR读出机制与量子操控方法
NV中心的传感能力依赖于一套完整的量子操控-读出流程。这个过程可以分为三个步骤：初始化、演化、读出。

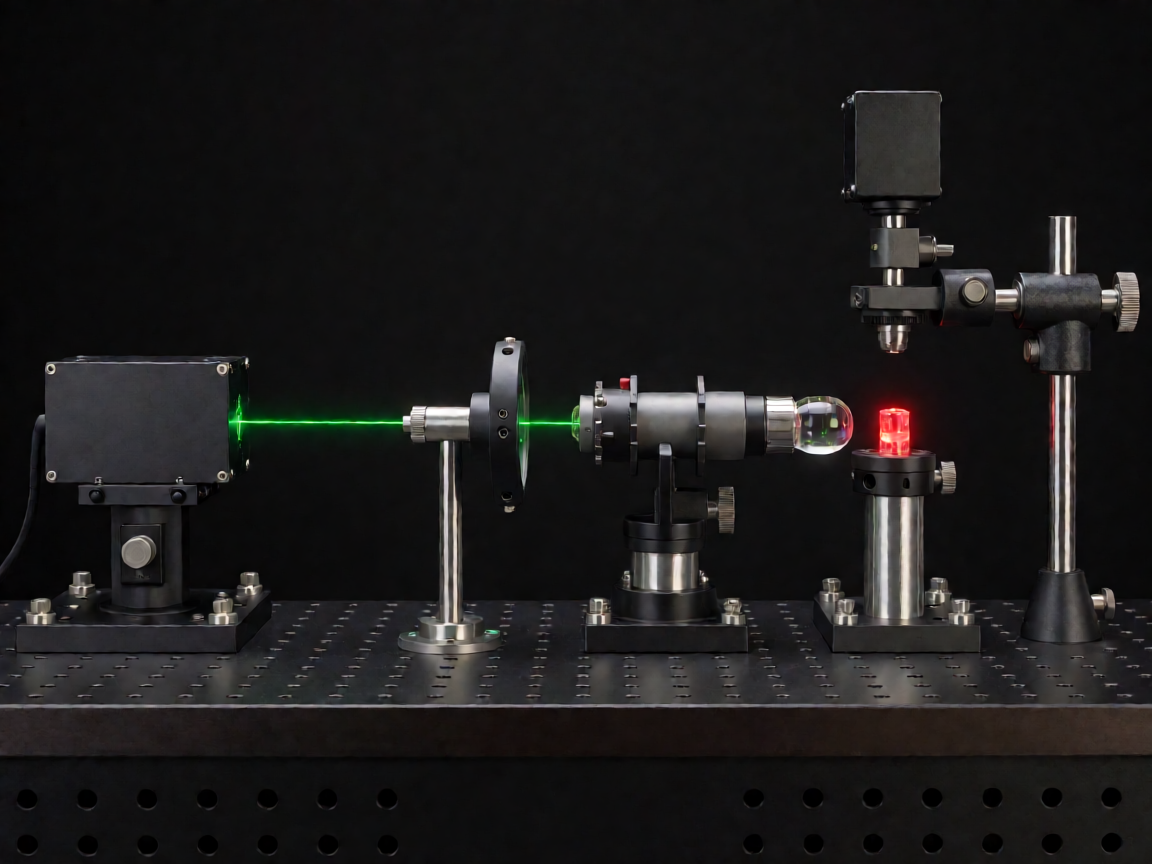

第一步是光学初始化：用532纳米激光照射后，NV中心的自旋会被极化到m_s=0态，这是整个测量循环的起点，极化度通常可达85%以上。
第二步是相干演化：在初始化之后，施加一段微波脉冲将自旋制备到叠加态，然后让其在被测物理场中自由演化。演化时间越长，累积的相位差越大，灵敏度越高。但演化时间受到相干时间的限制——典型的室温相干时间在微秒量级，通过动态解耦技术可以延长到毫秒量级。
第三步是光学读出：再次用激光照射，根据荧光强度的差异判断自旋最终处于哪个态。这个过程本质上是投影测量，每次测量得到一个概率性结果，要获得可靠的读出自旋态，需要重复多次测量并统计平均。

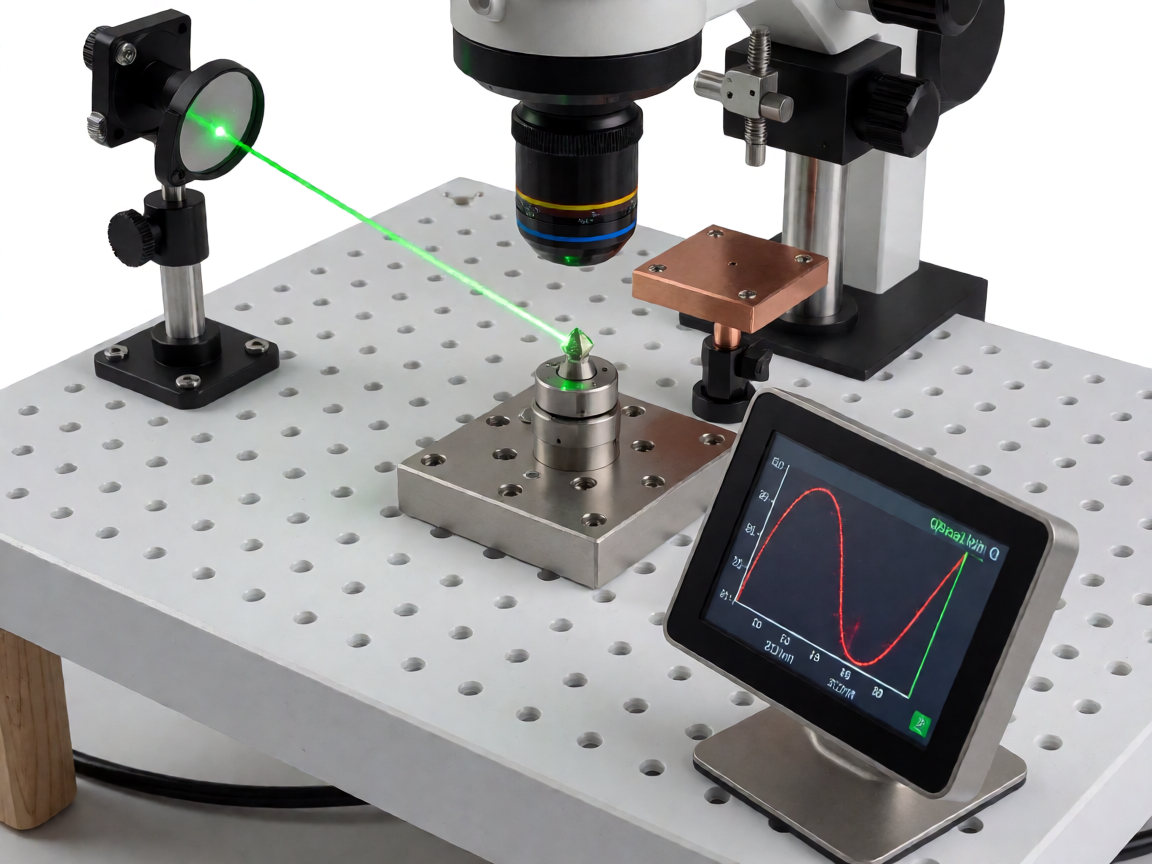

ODMR（光探测磁共振）是这个流程的实验实现形式：固定激光照射，扫描微波频率，在共振频率处观察到荧光下降。这个共振频率对磁场、电场、温度和应变极其敏感，变化量可达MHz/gauss量级。通过跟踪共振频率的偏移，就能反推出被测物理量的大小。
需要注意的是，NV中心的测量存在一个固有的权衡关系：更强的微波驱动可以提高信噪比，但过强的微波也会导致功率展宽，降低频率分辨率。实际应用中需要根据目标信号的强度和所需的灵敏度来优化微波功率。
从原理到应用：三个已落地的场景
量子传感的价值不在于理论优美，而在于它解决了经典传感器无法解决的问题。目前有三个方向已经跨越了纯研究阶段，进入原型验证或小批量应用阶段。
纳米级MRI与单分子磁谱
传统MRI的分辨率在毫米到微米量级，源于射频线圈的尺寸限制。NV中心探针可以将磁场成像的分辨率推进到纳米级别——它检测的不是宏观组织的弛豫信号，而是单个顺磁分子（如蛋白质上的自由基标记）产生的微弱局域磁场。
2023年，日本东京工业大学与日本产业技术综合研究所的团队实现了单电子自旋的磁共振检测，这距离蛋白质结构的核磁共振解析只有一步之遥。这一步的本质区别是：传统NMR需要数百万个分子同时共振才能产生可检测的信号，而NV探针能够区分单个电子的磁矩。
活细胞内的温度与磁场同步成像
线粒体是细胞的能量工厂，其内部温度变化与代谢状态密切相关。传统热电偶无法在亚细胞尺度上进行温度测量，而NV探针可以同时记录局部温度（通过零场分裂参数D对温度的依赖性）和磁场（通过塞曼分裂），在一颗纳米金刚石上获得多模态数据。
这种能力正在被用于研究神经元放电过程中的热动力学变化，以及癌细胞与正常细胞之间的代谢差异。这不是预测性的研究工具，而是已经产出了可复现数据的测量平台。
无GPS导航与地下资源探测
磁场地图导航是一种不依赖卫星的定位方式。地球表面各处的磁场强度和方向存在细微但可辨识的差异，NV磁力仪可以构建高分辨率的地磁图谱，并与预先存储的地图进行匹配，实现厘米级定位精度。潜艇和地下设备在无法接收卫星信号的场合具有潜在价值。
在资源探测方面，NV磁力仪被用于探测地下矿脉的微小磁场异常。相比传统的重力仪或地震勘探设备，其优势在于分辨率更高、设备体积更小、且不需要携带震源设备。
工程化的真实障碍：什么让它还难以大规模普及
尽管前景明确，但量子传感的产业化道路并不平坦。以下是目前制约其大规模部署的几个关键因素。

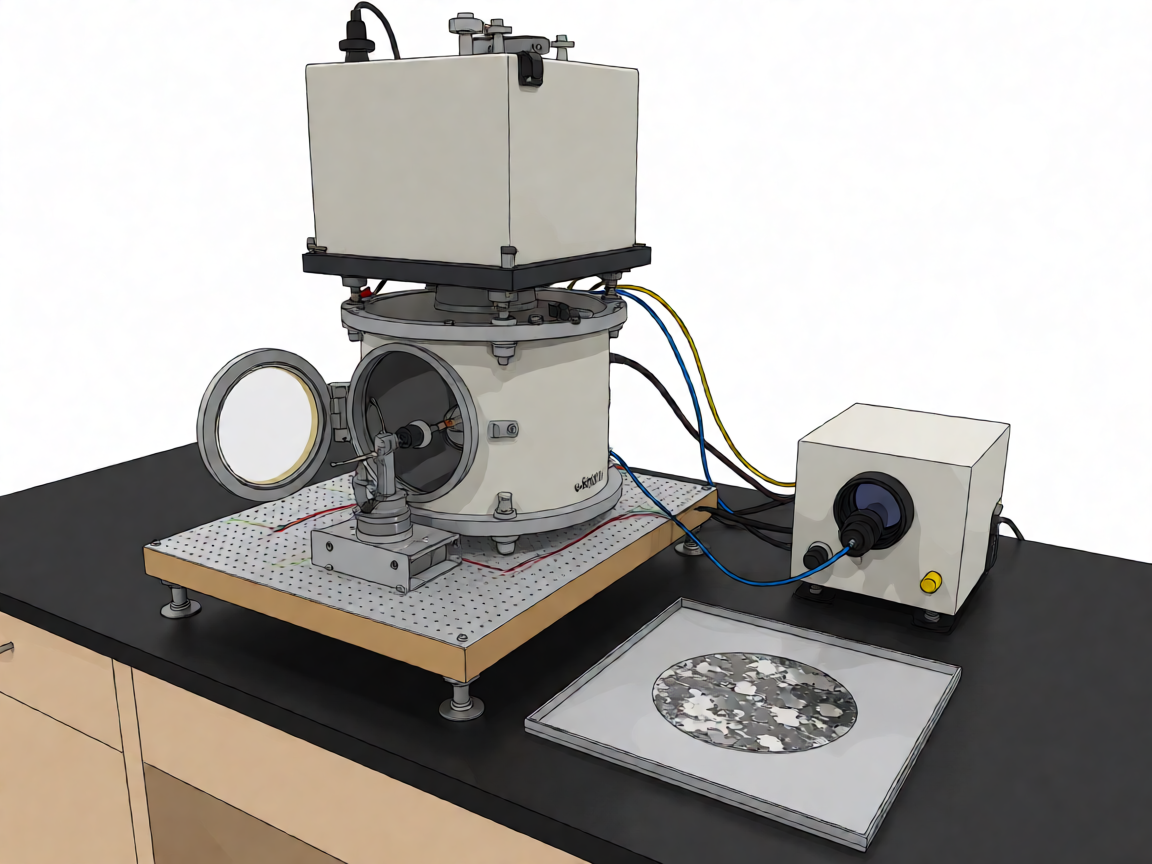

温度限制仍是最大瓶颈：虽然NV中心本身可以在室温下工作，但高性能读出和长相干时间通常需要低温环境。低温稀释制冷机的成本和维护要求限制了野外和临床场景的应用。
金刚石材料的均匀性也是一个现实问题。高质量的单晶金刚石衬底稀缺且昂贵，而CVD生长的金刚石薄膜往往含有过多的杂质位点，导致NV中心的分布和性能不可控。每个传感器的个体差异使得校准成本居高不下。
另外，读出链路的光学复杂度不容忽视。ODMR需要精确的激光系统和微波源，以及高灵敏度的单光子探测器。将这套系统 miniaturize 到手持设备级别，仍然需要光子集成电路和片上微波发生器的进一步成熟。
商业化现状速览
| 产品形态 | 主要厂商/团队 | 当前状态 |
|---|---|---|
| NV磁力仪模块 | Tokyo Dynamical Systems、Qnami | 实验室级产品，面向科研市场 |
| 纳米金刚石探针 | NanoDiamond Technologies、ALS-Nano | 商品化纳米金刚石已可采购，探针组装仍依赖实验室定制 |
| 量子生物传感套装 | 多家学术团队定制方案 | 研究用，未形成标准化产品 |
| 地磁导航原型系统 | 多国国防研究机构 | 原型验证阶段，公开参数有限 |
未来两年的观察点：从实验室走向可用的关键节点
接下来的进展不会来自单一突破，而是多个方向的同步推进。以下是值得持续关注的三个趋势。

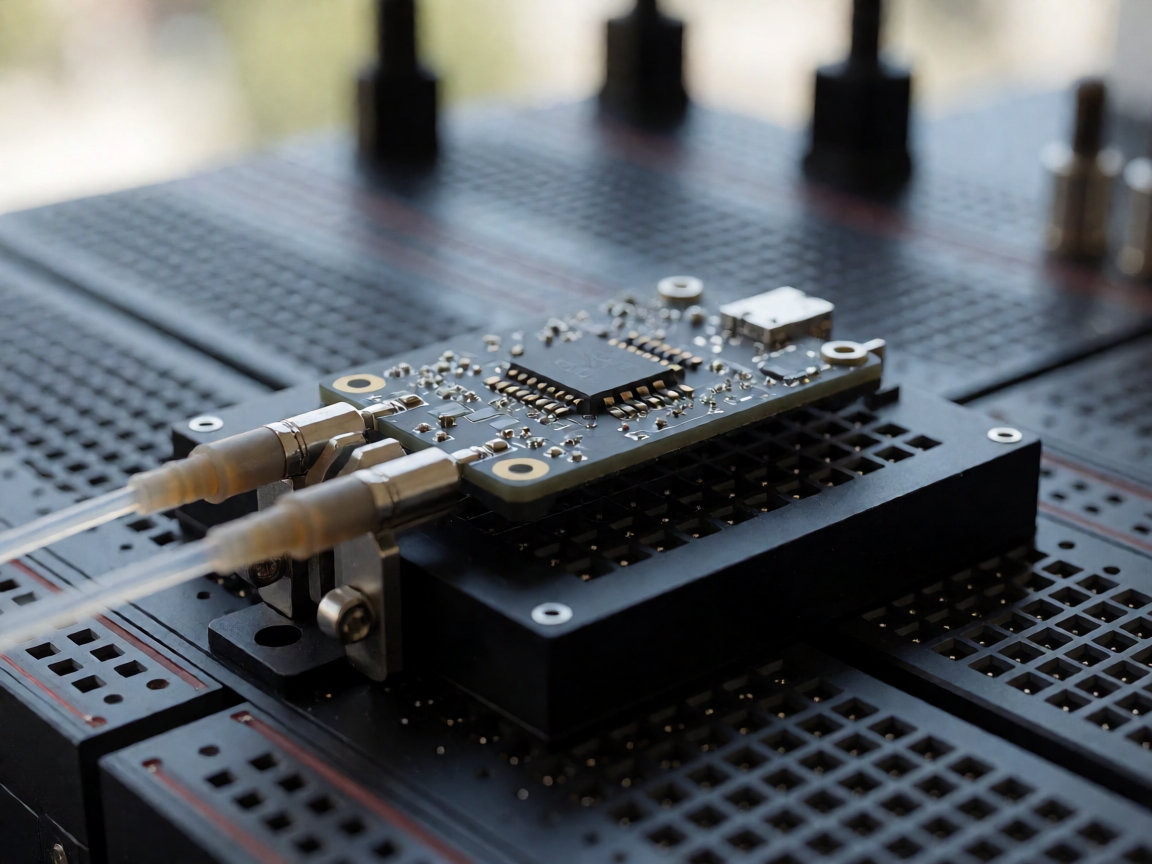

首先是片上光子集成的进展。将激光、微波线和单光子探测器集成到同一芯片上，是降低系统复杂度和成本的核心路径。硅光子技术和金刚石光子学的结合已经取得初步成果，2026年前后有望看到首批商用的紧凑型量子传感模组。
其次是动态解耦序列的优化。通过精心设计的微波脉冲序列，可以显著延长有效相干时间，即使在不具备低温条件的环境下也能获得较高的灵敏度。这是不需要硬件升级就能直接提升性能的方向。
最后是传感网络的构建。单个NV探针的力量有限，但数百乃至数千个探针组成的阵列可以实现真正的成像能力。关键在于读取链路的并行化处理——这涉及到CMOS读出电路与量子传感单元的协同设计。
实质判断：量子传感的下一个拐点不会是「灵敏度再提升一个数量级」，而是「系统小型化到可以离开光学平台」。届时应用边界将迅速扩展，从实验室走向医院、工厂和户外现场。
总结：一次测量范式的静默转移
量子传感不是在原有传感器上做优化，而是在回答一个不同的问题。经典传感器问的是「如何更准确地测量一个宏观量」，量子传感问的是「如何让一个量子系统携带目标信息，再把它读出来」。前者受限于热噪声和器件噪声，后者的极限由量子力学本身决定。
氮空位中心是这个领域中最接近实用化的平台。它不追求最高的理论灵敏度，而是选择了在室温下工作、在生物环境中稳定、在光学上易读这三个条件之间的交集。这个选择本身，就是一种工程智慧。
对于关注技术落地的人而言，现在的阶段更像是早期计算机时代的真空管时期——原理已经被反复验证，关键器件已经可用，但系统集成和成本优化还需要数年时间。接下来两年内最值得追踪的信号是：有没有人把一套完整的ODMR系统做进了一个可手持的壳体里。一旦这个产品出现，整个应用的节奏会被彻底改写。
行动建议：如何评估NV传感技术的成熟度
如果你正在评估是否将NV量子传感引入你的应用场景，以下检查清单可以帮助做出判断：
- 你的目标信号是否在nT（纳特斯拉）至pT（皮特斯拉）量级？如果是，NV磁力仪具备显著优势；如果信号在μT量级以上，传统霍尔传感器可能更经济
- 测量空间分辨率需求是否达到亚微米级别？NV探针在纳米级成像领域几乎没有替代方案
- 应用环境是否允许光学Access？ODMR读出需要激光聚焦到NV探针位置，这对体内深部组织测量构成挑战
- 预算是否覆盖系统成本？目前实验室级NV传感系统价格通常在数十万至百万人民币，手持化产品尚未成熟
综合来看，NV量子传感在2025-2027年将处于「实验室能力明确、工程化产品快速迭代」的阶段。对于有明确测量需求且预算充足的应用，现在就可以开始原型验证；对于等待更低成本和更小体积的用户，再观望12-18个月可能是更稳妥的选择。
